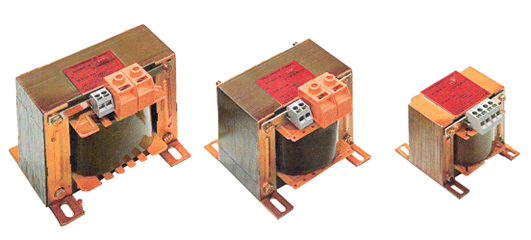

Transformadores de MEDIDA de TENSIÓN. |
|
|
|
 |
| |
NORMA IEC 60044.2 |
|
|
|
| |
|
| |
MEDIDAS Y PESOS |
| |
|
|
|
|
| |
|
CONEXIONES ENTRE FASES:
|
- Tensión de entrada única entre 100V. y 500V.
- Tensión de salida única entre 100V. y 230V.
(Para otras tensiones, rogamos consultar).
|
| CONEXIóN ENTRE FASE Y TIERRA: |
- Tensión entrada única entre 100V./ √3 y 500V/ √3.
- Tensión de salida única entre 100V./ √3 y 230V/ √3
(Para otras tensiones, rogamos consultar).
|
|
| |
| Trasformadores de medida de tensión clase 1. |
|
|
|
CODIGO |
POTENCIA (VA) |
A
mm |
B
mm |
C
mm |
D
mm |
L1/L2
mm |
PESO
Kg |
11.TMT.7.5 |
7'5 |
96 |
80 |
75 |
80 |
12x5 |
2.95 |
11. TMT.15 |
15 |
108 |
90 |
75 |
90 |
16.5x5.5 |
4.20 |
11.TMT.25 |
25 |
108 |
90 |
78 |
90 |
16.5x5.5 |
5.10 |
11.TMT.50 |
50 |
108 |
90 |
110 |
90 |
16.5x5.5 |
6.25 |
11. TMT. 75 |
75 |
126 |
105 |
120 |
105 |
17x6.5 |
7.85 |
11.TMT.l00 |
100 |
126 |
105 |
130 |
105 |
17x6.5 |
8.91 |
11.TMT.150 |
150 |
150 |
125 |
130 |
125 |
15x8 |
11.40 |
11.TMT.200 |
200 |
150 |
125 |
140 |
125 |
15x8 |
12.87 |
11.TMT.300 |
300 |
150 |
125 |
150 |
125 |
15x8 |
15.53 |
|
|
| |
| |
- Bobinado con hilo de cobre clase térmica H-180º.
- Aislante clase B.
- Circuito magnético bajas pérdidas.
- Frecuencia 50-60 Hz..
- Tensión de prueba 3 KV.
- Factor de tensión 1.2 continuo.
- Potencia térmica 6 veces la nominal.
- Transformadores para alimentar aparatos de medida, contadores, reles de protección, etc.
|
| |
Para otras tensiones, rogamos consultar. |
|
|
|
|
|
|
